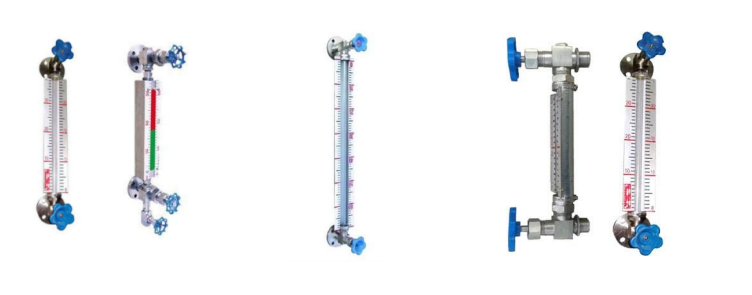

玻璃管式液位计

产品描述:

产品概述玻璃管式液位计是在常压或较低压力下工作的最简单的直接指示式物位仪表,其可靠性和经济性是其它仪表不能相比的,作为基本的液位指示仪表在最简单的液位测量场合和自动化程度很高的大型工程项目中都不可缺少

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明


产品概述

玻璃管式液位计是在常压或较低压力下工作的最简单的直接指示式物位仪表,其可靠性和经济性是其它仪表不能相比的,作为基本的液位指示仪表在最简单的液位测量场合和自动化程度很高的大型工程项目中都不可缺少。

我厂生产管式液位计已有十多年的历史,工艺先进、测试设备齐全,是物位仪表专业生产厂,产品符合机械部专业标准及化工部标准要求。在国内外均有广泛的应用



测量范围500~1800mm

针型阀自动关闭压力 0.2MPa

伴热管工作压力 0.6MPa

工作温度 0~200℃

压力等级 ≦1.6Mpa

防护等级 IP65

设备材质 铸钢,304SS  316SS

连接方式 法兰、螺纹、等多种连接



序号

液位计类别名称

可选液位计型号

工作压力

(MPa)

工作温度

(℃)

对介质的要求

适用范围及用途

 1

普通型玻璃管式液位计

ZXULG 1 系列









  1.6













 0~200





对碳钢、耐油橡胶、石棉板,柔性石墨及丁晴橡胶不起作用

透明无腐蚀性介质的液位指示.



 2

保温型玻璃管式液位计

ZXULG 2系列

同1,但需对介质加热以提高流动性的场合.



 3

防腐型玻璃管式液位计

ZXULG 3系列

对1Gr18Ni9Ti不锈钢、聚四氟乙烯不起作用。



透明但有一定腐蚀性介质的液位指示



 4

保温防腐型玻璃管式液位计

ZXULG 4 系列

同2,3



◆工作原理与结构:

●本仪表是基于连通器原理设计的,由玻璃管构成的液体通路。通路经接管用法兰或锥管螺纹与被测容器连接构成连通器,透过玻璃管观察到的液面与容器内的液面相同即液位高度。

●管式液位计主要由玻璃管、保护套、上下阀门及连接法兰(或螺纹)等组成。

●液位计两端的针型阀不仅起截止阀的作用,其内部的钢球具有逆止阀的功能,当仪表发生意外破损泄露时,钢球可在介质的压力作用下自动关闭液体通道,防止介质大量外流起到安全保护作用。

●液位计改变零件的材料或增加一些附属部件,即可达到防腐或保温的功能。



◆技术参数:

●公称长度: 500,600,800,1000,1100,1200,1400mm

●工作压力: 1.6MPa

●介质温度: 0~200℃

●针型阀自动关闭压力: ≤0.2MPa

●伴热管工作压力:0.6MPa

●重量(参考值)
