概述
玻璃板式液位计是在较高压力下工作的最简单的直接指示式物位仪表，其可靠性和经济性是其它仪表不能相比的，作为基本的液位指示仪表在最简单液位测量场合和自动化程度很高的大型工程项目中都不可缺少。
我厂是物位仪表的专业生产厂家，生产板式液位计已有三十多年的历史、工艺先进，检测设备齐全，产品符合机械部专业标准及化工部专业标准，产品型式多样化，其中UB-7型产品为我厂新增的双色显示式玻璃板液位计，无液显示为红色，具有更为直观的显示效果。
■特点
●结构简单、经济实用、安装方便
●直接指示、工作可靠

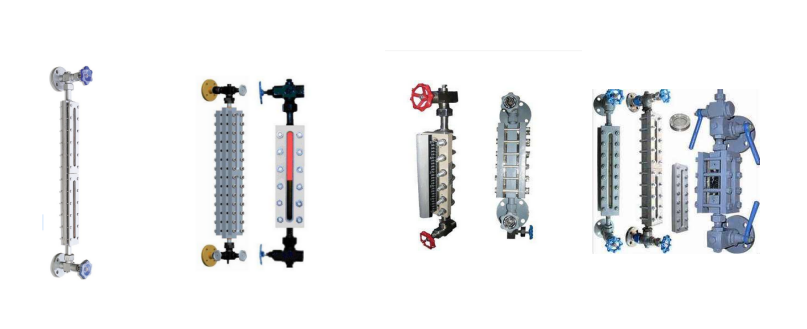

●型式多，有透光式、反射式、带夹套式、防霜式、照明式、双色显示式
技术参数
●公称长度： L（安装中心距） 500、800、1100、1400、1700mm
●工作压力： 2.5、4.0MPa
●介质温度： 0～200℃ -20～200℃(防霜型) 0～250℃(工作压力≤2.5MPa)
●单节玻璃板透光尺寸： 262×16mm
●针型阀自动关闭压力： 0.3MPa
●夹套工作压力： 0.6MPa
●重量:（参考值）
公称长度 L（mm） | 透光式玻璃板液位计重量（Kg） | 反射式玻璃板液位计重量（Kg） | ||
普通型 | 夹套型 | 普通型 | 夹套型 | |
500 | 17 | 19 | 15 | 15 |
800 | 28 | 32 | 24.5 | 24 |
1100 | 39.5 | 45 | 34 | 33 |
1400 | 51 | 58.5 | 43.5 | 42 |
1700 | 62 | 72 | 53 | 51 |
用途与适用范围
序号 | 液位计类 别 名 称 | 可选型号 | 工作压力 （MPa） | 工作温度 (℃) | 对介质的要求 | 适用范围与 用途 |
01 | 透光式玻璃 板液位计 | ZXULC 1系列 | 4.0 6.4 2.5 |
0～200 | 不与碳钢、耐油橡胶、柔性石墨及玻璃起作用。 | 透明无腐蚀性介质的液位指示。 |
02 | 反射式玻璃 板液位计 | ZXULC 6系列 |
4.0 | 介质稍有色泽，且光线较好场合的液位指示。 | ||
03 | 透光式带夹套玻璃板液位计 | ZXULC 2系列 | 4.0 2.5 | 同1，且要求加热介质，以增加流动性的场合。 | ||
04 | 反射式带夹套玻璃板液位计 | ZXULC7系列 |
4.0 | 同2，且要求加热介质，以增加流动性的场合。 | ||
05 | 透光式带照明玻璃板液位计 | ZXULC4系列 |
2.5 | 同1，且要求夜间观察或环境亮度较低的场合。 | ||
06 | 透光式防霜玻璃板液位计 | ZXULC 3系列 |
4.0 |
-20～200 | 同1，装有防霜板适于介质温度较低易结霜的场合。 |
