喷嘴流量计

产品描述:

 产品概述    喷嘴流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体流量。标准喷嘴节流装置与差压变送器配套使用,可测量

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明




产品概述

    喷嘴流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体流量。标准喷嘴节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,广泛应用于石油、化工、冶金、电力、轻工等部门。

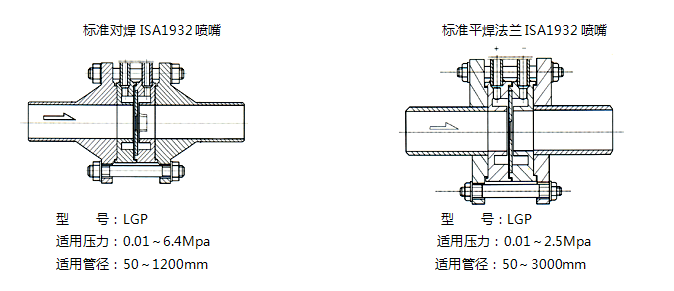

     LGP型喷嘴流量计又叫标准喷嘴流量计、标准喷嘴、ISA1932喷嘴,与标准孔板、文丘里管流量计、文丘里喷嘴一样属于国家标准规定的标准节流装置。具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度等特点,适用于电厂高温高压蒸汽热网管道流速高的流体流量测量。符合国家标准GB/2624-1993,因此与标准孔板一样无需实流标定,只要按国标设计和加工就能达到设计的精度,但前提同样要用户能够较准确的提供:常用流量、介质、工作温度,工作压力,工艺管内外径这五个参数。


产品参数

适用介质;特别适合高温高压蒸汽和水、也可用于各种气体、液体
·公称口径:DN50—500mm (DN>500亦可设计、生产)
·工作压力:≦42MPa
·工作温度:-50℃ — 650℃
·取压方式:角接(单独环室、法兰环室一体或直接钻孔)取压
·喷嘴安装方式:法兰(直接钻孔兼取压件)、紧固件夹持式
法兰、环室、紧固件夹持式  夹持件(兼取压件)焊接式
·执行标准:IS05167; GB/T2624
·精确度:符合标准:±1.0 %
·材质:法兰或夹持件:按介质温度可选碳钢、合金钢;不锈钢等
:不锈钢304; 316等

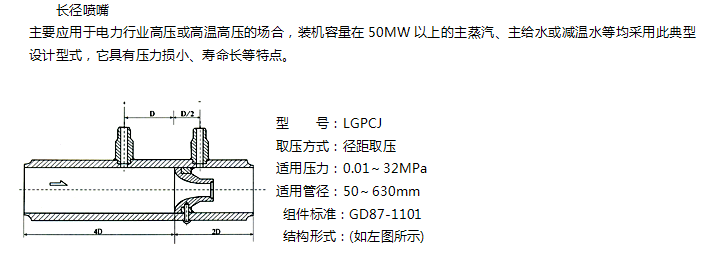

(2)  喷嘴
·适用介质;特别适合高温高压蒸汽和水、也可用于各种气体、液体
·公称口径:DN50—630mm
·工作压力:≦42MPa
·工作温度:-50℃ - 650℃
·取压方式:径距(D-D/2)取压
·喷嘴件安装方式:配带并焊接上、下游管段再按径距(D-D/2)设置取压孔·
·执行标准:IS05167; GB/T2624
·精确度:符合标准:±2.0 %
·材质:上、下游管段按介质温度可选碳钢、合金钢;不锈钢等
嘴;不锈钢304; 316 ;15CrMoG; 310s
